ブロック・オン・リング試験

試験機に取り付けられたリング試験モジュール、ブロックを使用して、切削工具、潤滑剤、グリース、ベアリング、リング、シャフト、シールなどをテストします。

ブロック・オン・リング試験

Home > トライボメーター 摩擦摩耗試験機 > Applications > ブロック・オン・リング試験

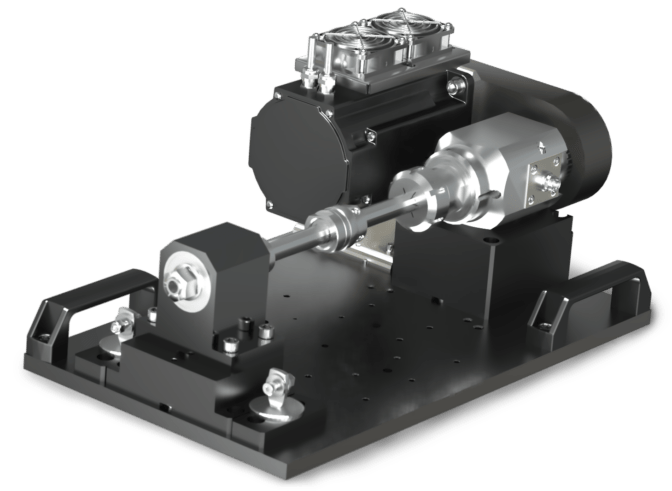

ブロック・オン・リング試験モジュール情報

主な特徴

  • mNから5000Nの負荷に対応する剛性設計
  • ドライおよび潤滑油試験
  • -50°Cから500°Cの温度
  • 最大50Nmのトルクモーター
  • インライントルク測定

ブロック・オン・リング試験は、摩擦係数、摩耗、摩擦、摩耗率、体積摩耗、およびEPを決定するのに役立ちます。 潤滑剤、グリース、ベアリング、リング、シャフトの耐摩耗性を含みます。 テストは、広範囲の負荷、スライド速度、回転速度、および温度で実行できます。 テストのセットアップには、通常、回転するシャフトまたはリングに対してロードされたブロックが含まれます。 ブロック・オン・リング試験のブロックにより、同じプラットフォームで複数のASTMおよびカスタマイズされたテストが可能になります。 高負荷時の曲がりを防ぐため、両端で回転軸を支えています。 リングモジュール上のブロックの多様性により、シャフト、動力伝達コンポーネント、円すいころ軸受、スラストベアリングなどの実際のコンポーネント、およびそれらの対応するコンポーネントをほとんど変更せずに取り付けることができます。 コンピューター制御の適用荷重、回転速度、試験温度、および潤滑剤の流量により、再現性の高い結果が得られます。

ご質問はございますか
    MFT-5000についてもっと知る
    多機能型トライボメーター MFT-5000
    MFT-5000 トライボメーター

    さまざまな環境や試験条件下でさまざまな材料の摩擦、摩耗、表面特性を可能にする多用途の MFT-5000 トライボメータの詳細をご覧ください。

    モジュール1つで多数の試験に対応

    必要に応じてブロック・オン・リングのブロックをカスタマイズします

    Rtecトライボメーター 摩擦摩耗試験機のグリーステストに使用されるブロック・オン・リング試験
    Timken(チムケン) OK Load(焼きつき荷重)試験 セットアップ
    ブロック・オン・リング摩擦試験用液体容器
    オイル中のブロック・オン・リング試験
    ブロック・オン・リング試験モジュールによるベアリング試験
    ベアリング試験
    セルフ レベリング ブロックホルダー
    標準ブロック・オン・リング試験
    ブロック・オン・リングモジュールを使用したスリップリングテスト
    電気リングスリップテスト
    切削プロセスをシミュレートするための切削工具(ブロックオンリングモジュール)
    切削工具テスト

    テストデータ&分析

    9
    摩耗試験

    この試験では、ブロック・オン・リング試験機のブロックでのスライド用途におけるグリースまたはオイルの摩擦および摩耗特性を分析します。 ポンプは潤滑剤とグリースの流量を循環および制御します。 これらのテストは、温度、負荷率、テスト負荷、回転速度を定義することによって構成されます。

    9
    極圧(EP)試験

    この手順では、スライドアプリケーションでの潤滑油またはグリースの極圧特性の決定について説明します。 テストでは、発作またはcof変化の突然の増加が発生するまで、負荷ステップまたは線形モードを増加させます。 ティムケン法は、グリースと潤滑剤(ASTMD2509およびASTMD2782)をテストします。

    9
    カスタマイズ試験

    ブロック・オン・リング試験のブロックは、リングが時計回りと反時計回りに所定の角度または回転数で振動する振動テストなど、多くのカスタマイズされたテストを実行します。 これらのテストは、ベアリングの固体潤滑剤、コーティング、または表面テクスチャの性能を評価するために頻繁に実行され、2つの対応物の間で方向が頻繁に変化したり動きが制限されたりするアプリケーションです。

    ブロック・オン・リング試験 試験データ

    図は、さまざまな潤滑剤の比較を示しています。 ティムケンリングに対する標準テストブロックHRC30を、200°Cで一定の負荷(1500N)および速度(1500 rpm)で使用しました。

    ブロック・オン・リング試験機

    ブロック・オン・リング試験機は非常に用途が広いため、多くの業界で使用されています。

    • 航空宇宙
    • 自動車
    • ハードコーティング
    • 潤滑剤
    • 材料
    • ポリマー
