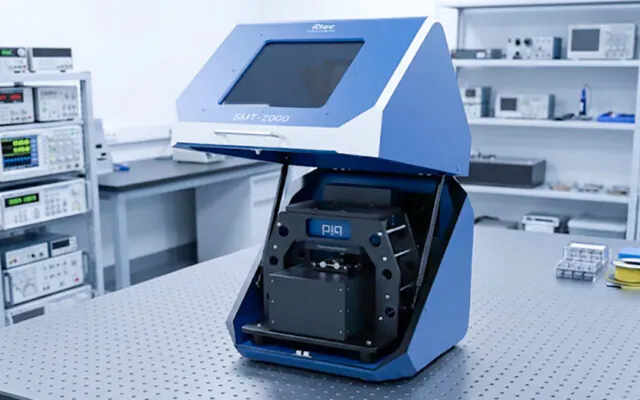

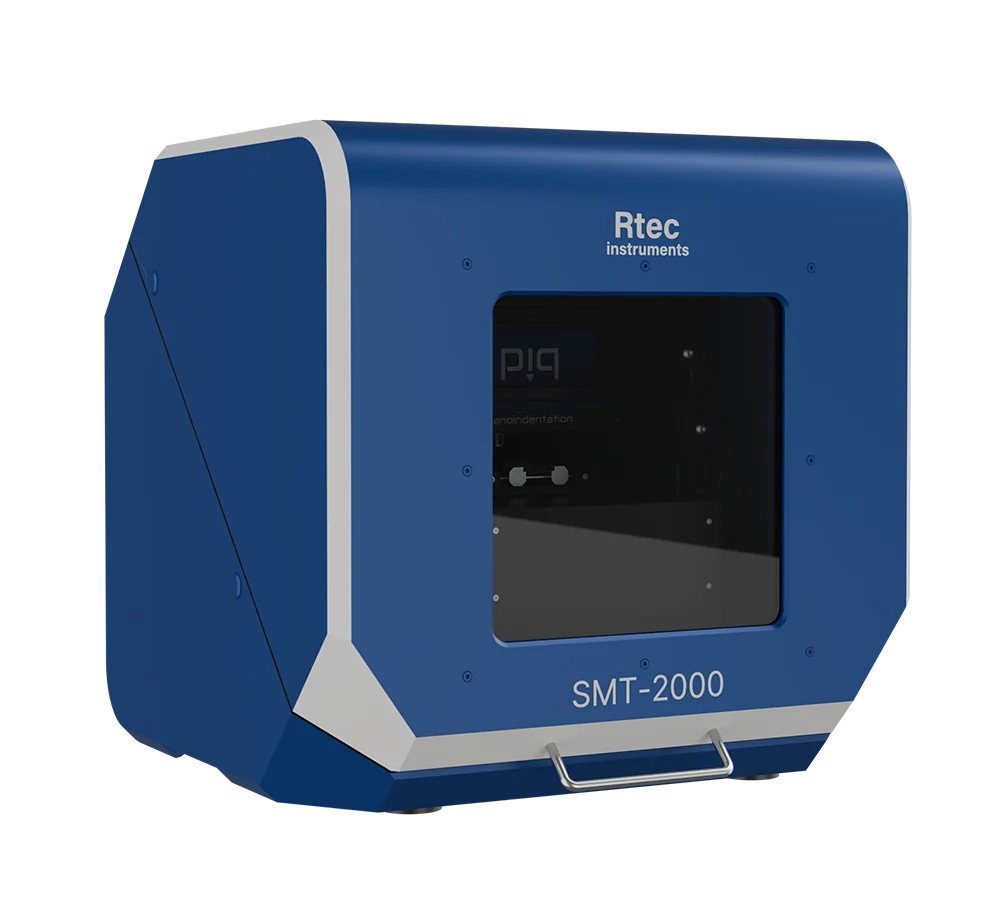

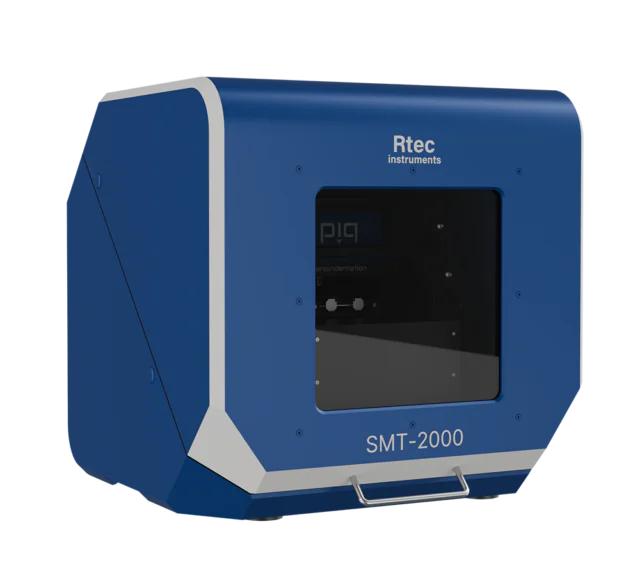

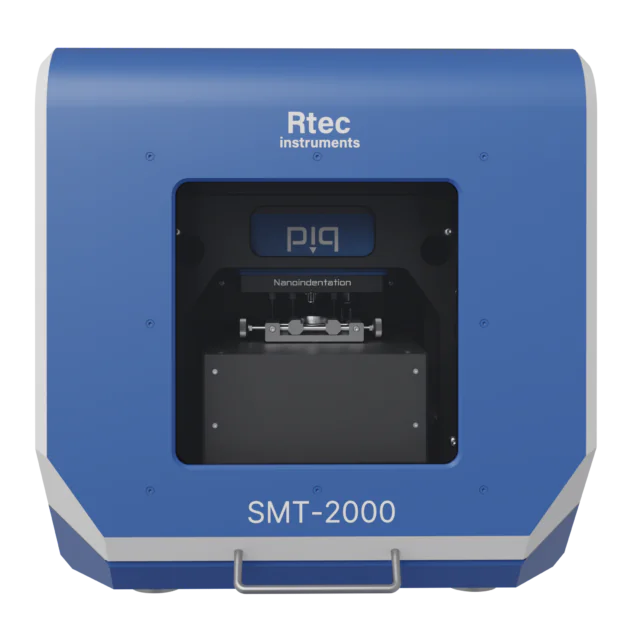

Comprobador de indentación instrumentado
SMT-2000 Excelencia en nanoindentación: donde la precisión a escala nanométrica se une a la fiabilidad
El nanoindentador PiQ SMT-2000 representa una nueva generación de tecnología de nanoindentación diseñada para la caracterización mecánica ultraprecisa a escala nanométrica. Su avanzado cabezal de nanoindentación PiQ integra un accionamiento piezoeléctrico de alto rendimiento con detección real de la fuerza y la profundidad, lo que garantiza mediciones de dureza y módulo elástico muy precisas y repetibles. Una plataforma motorizada XYZ automatizada permite un mapeo de alto rendimiento y un posicionamiento preciso en toda la superficie de la muestra. El microscopio óptico integrado ofrece una visualización detallada de la superficie y una colocación precisa de la indentación. En conjunto, estas características hacen que el sistema sea ideal para realizar ensayos fiables de recubrimientos, películas delgadas y estructuras a microescala, tanto en aplicaciones de investigación como industriales.
CARACTERÍSTICAS PRINCIPALES

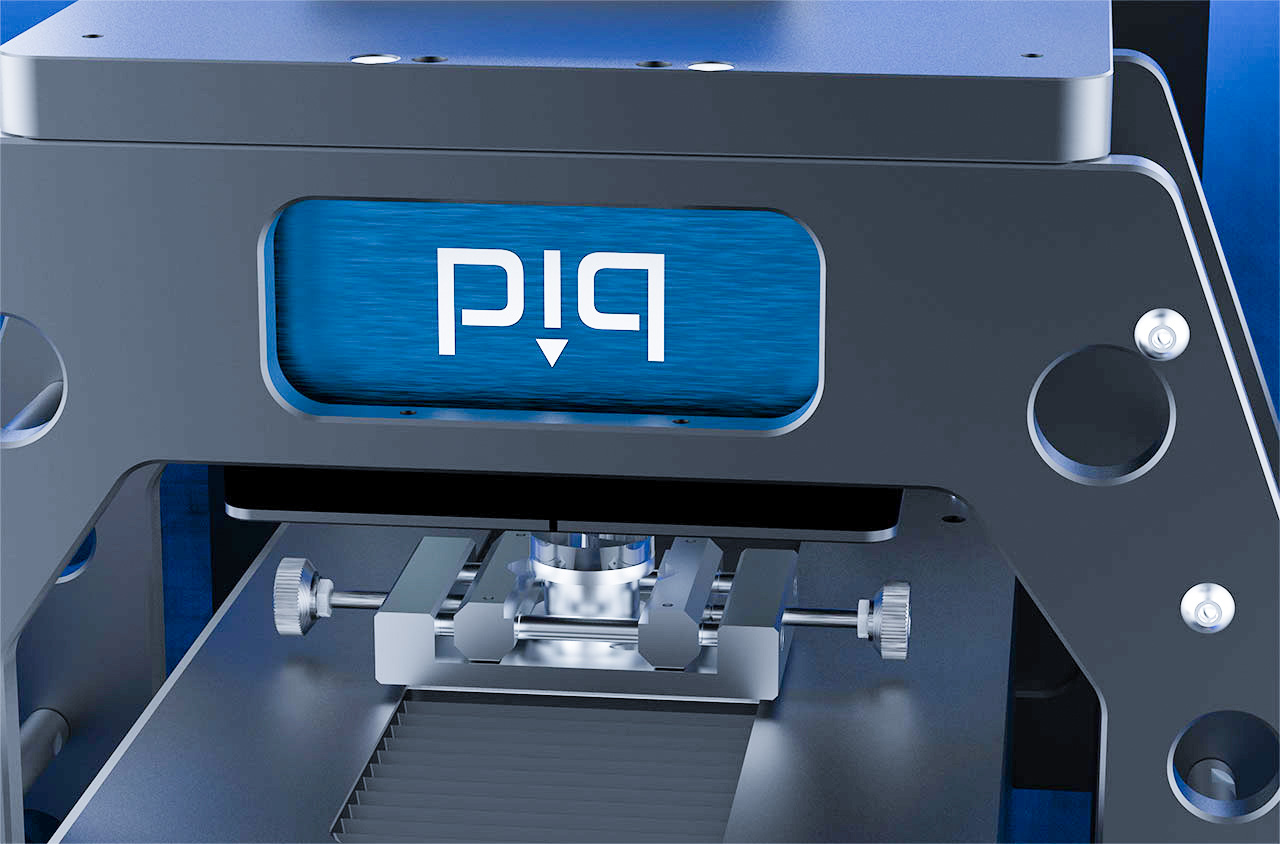

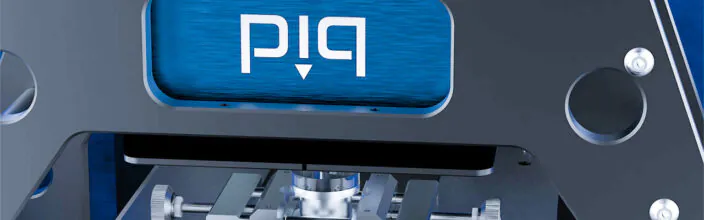

Plataforma motorizada XYZ automatizada
El sistema cuenta con un mapeo X-Y totalmente automatizado para la indentación basada en matrices en toda la superficie de la muestra. Además, su capacidad de alto rendimiento permite realizar ensayos sin supervisión y durante la noche, lo que maximiza la productividad.
Con una precisión de posicionamiento de ~1 µm, garantiza además resultados fiables y repetibles. Por otra parte, la selección flexible de áreas permite centrarse con precisión en regiones específicas para una caracterización avanzada y eficiente de los materiales.
Microscopio óptico integrado
El SMT-2000 cuenta con un microscopio óptico integrado que permite visualizar y posicionar con precisión los puntos de indentación. Esto te permite inspeccionar con detalle los defectos superficiales, la rugosidad y las características microestructurales antes de realizar las pruebas. Puedes seleccionar fácilmente los puntos exactos de indentación a través de la interfaz, lo que garantiza una colocación precisa y mediciones de nanoindentación fiables y repetibles.
Medición de Fuerza y Profundidad Verdaderas
El cabezal del nanoindentador PiQ integra sensores independientes de fuerza real y profundidad real, lo que permite un control metrológico continuo durante todo el ciclo de indentación.
Esta arquitectura de doble sensor garantiza mediciones de carga y desplazamiento de alta precisión, lo que permite obtener datos fiables sobre las propiedades mecánicas incluso en el caso de películas finas, recubrimientos y estructuras a microescala.
Actuación piezoeléctrica ultrarrápida
Un actuador piezoeléctrico de alto rendimiento controla el proceso de nanoindentación con una precisión de posicionamiento a escala nanométrica y un tiempo de respuesta ultrarrápido.
Este avanzado sistema de accionamiento permite un control preciso de la carga y la realización de ensayos dinámicos de indentación, lo que garantiza mediciones muy repetibles en una amplia gama de materiales.

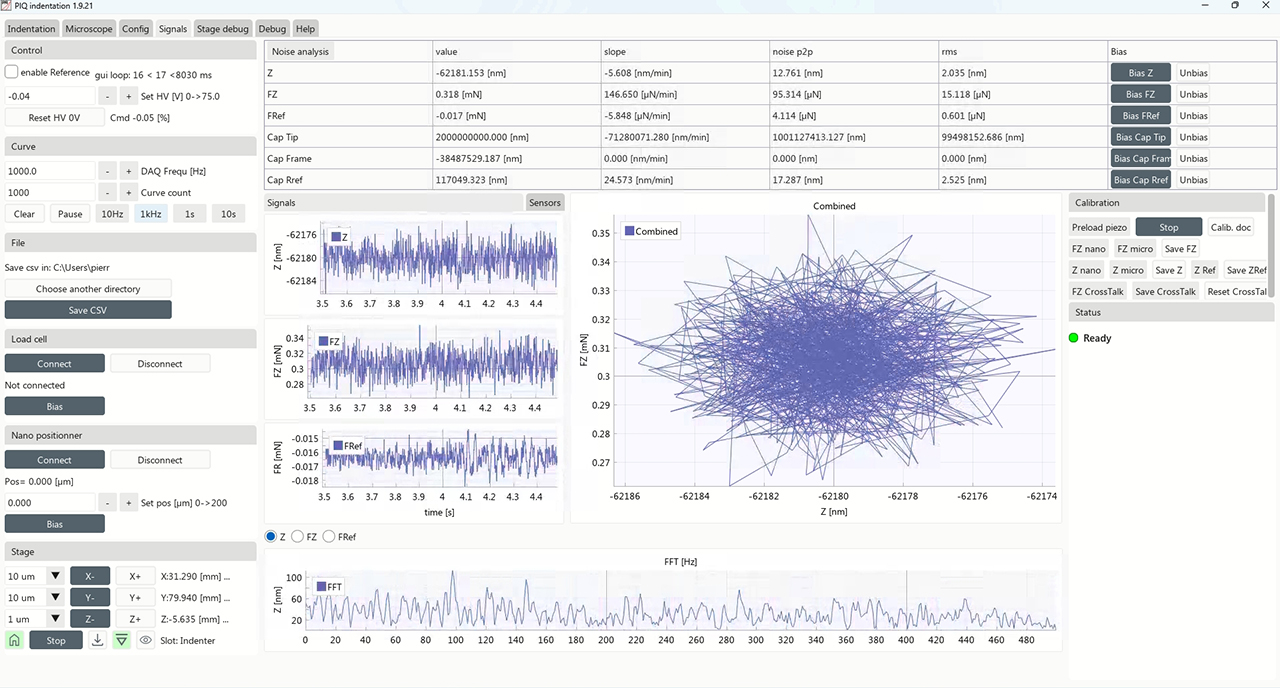

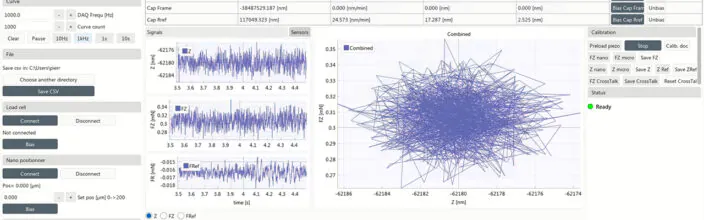

Mayor estabilidad en las mediciones y mejor aislamiento del ruido
El SMT-2000 cuenta con una carcasa insonorizada combinada con un sistema integrado de amortiguación de vibraciones para garantizar unas condiciones de medición muy estables. Sus patas especiales de polímero absorbente y antivibraciones minimizan las perturbaciones externas, reduciendo el ruido y la influencia del entorno. Este diseño permite obtener resultados de nanoindentación precisos y repetibles, incluso en entornos de laboratorio estándar donde hay vibraciones e interferencias acústicas.
Más información sobre
El nanoindentador SMT-2000 PiQ | Sistema de ensayo de nanoindentación está diseñado para ofrecer resultados de nanoindentación precisos y fiables para la investigación avanzada de materiales. Este sistema de última generación destaca realmente como sistema de ensayo de nanoindentación para los usuarios que apuestan por la tecnología SMT-2000 PiQ. Este nanoindentador SMT-2000 PiQ | Sistema de ensayo de nanoindentación ofrece un rendimiento constante para diversas necesidades de laboratorio.

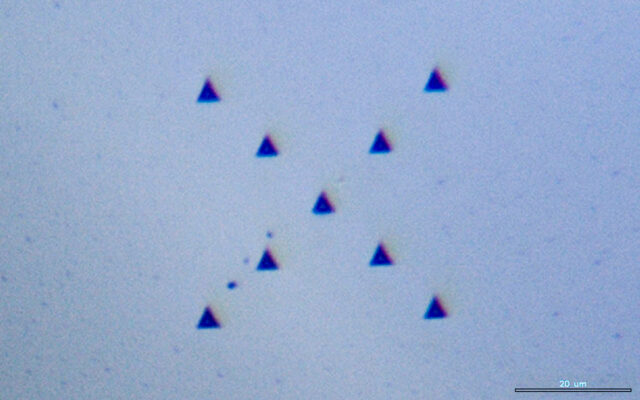

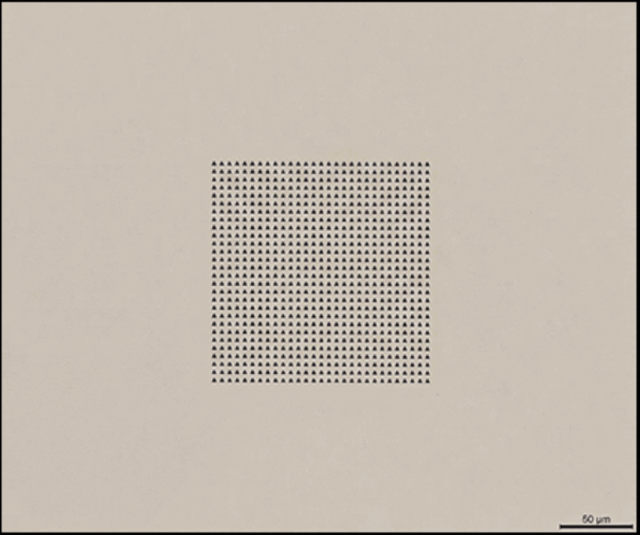

Mapeo por nanoindentación para medir la dureza y el módulo de elasticidad
El mapeo por nanoindentación es una técnica avanzada de caracterización mecánica. Mide la distribución espacial de propiedades del material, como la dureza y el módulo de elasticidad, con una resolución que va desde los micrómetros hasta los nanómetros.
Al realizar una rejilla de indentaciones espaciadas con precisión sobre la superficie de una muestra, los investigadores generan mapas detallados de las propiedades. Estos mapas revelan variaciones asociadas a diferentes fases, límites de grano, recubrimientos y defectos, lo que hace que el sistema SMT-2000 PiQ sea ideal como nanoindentador completo para todas tus necesidades en materia de sistemas de ensayo de nanoindentación.
Además, el mapeo por nanoindentación se usa mucho en la ciencia de los materiales, la metalurgia, los semiconductores, los polímeros y la investigación sobre películas finas. Por eso, este nanoindentador y este sistema de ensayo por nanoindentación te ayudan a entender mejor el comportamiento de los materiales, a optimizar los procesos y a desarrollar materiales avanzados.

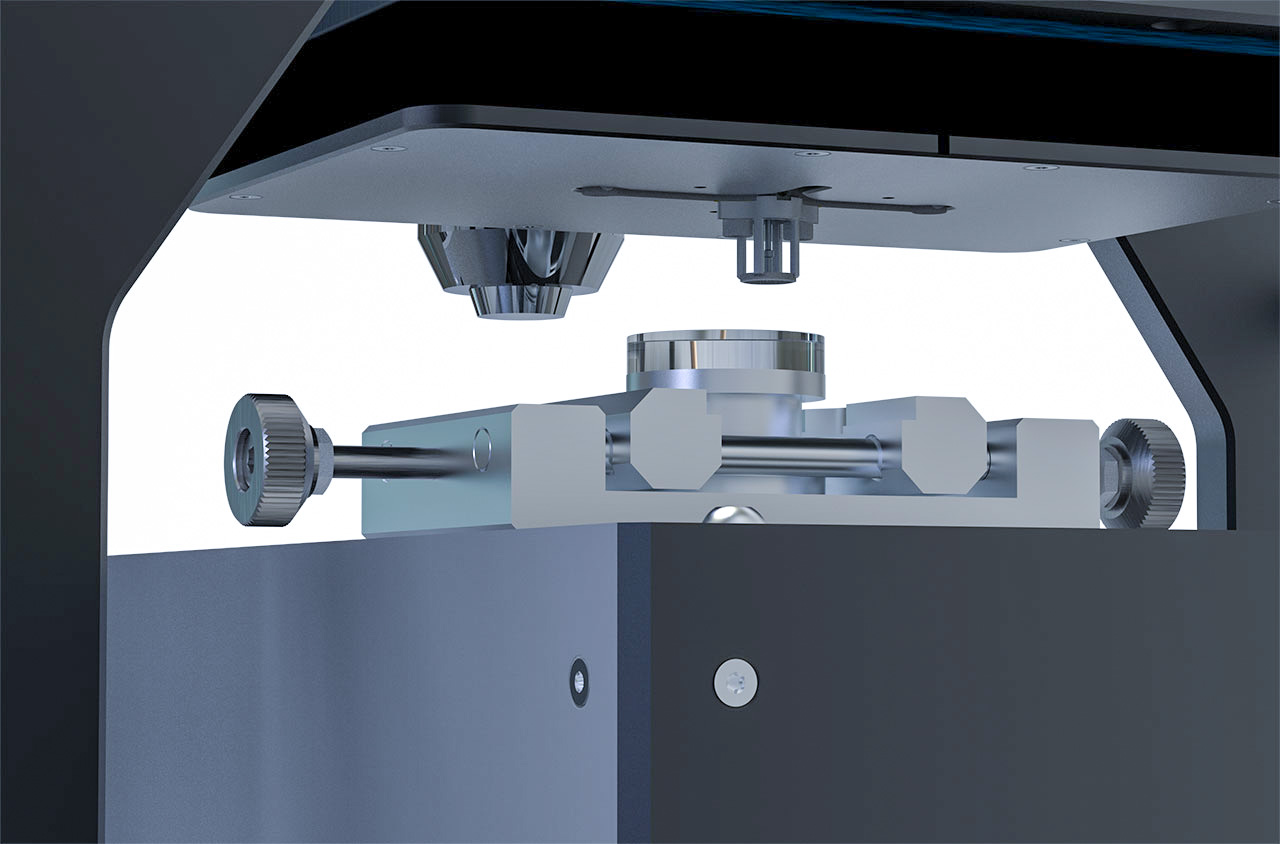

Microscopio óptico integrado
El sistema SMT-2000 incluye un microscopio óptico integrado, lo que permite visualizar y situar con precisión los puntos de indentación. Además, la combinación del hardware SMT-2000 PiQ con Nanoindenter y las potentes funciones del sistema de ensayo de nanoindentación ofrece una capacidad de mapeo superior.
Visualización avanzada de muestras: Examina la superficie de la muestra para detectar defectos, rugosidad y características microestructurales antes de realizar las pruebas.
Colocación precisa de la sangría: selecciona fácilmente la ubicación exacta de la sangría directamente a través de la interfaz del microscopio óptico.
Para los laboratorios que necesitan tanto precisión como versatilidad, está claro que el SMT-2000 PiQ completo es un nanoindentador de primera categoría que ofrece todas las prestaciones de un sistema de ensayo de nanoindentación y mucho más.

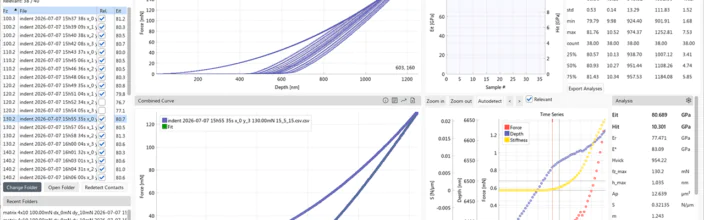

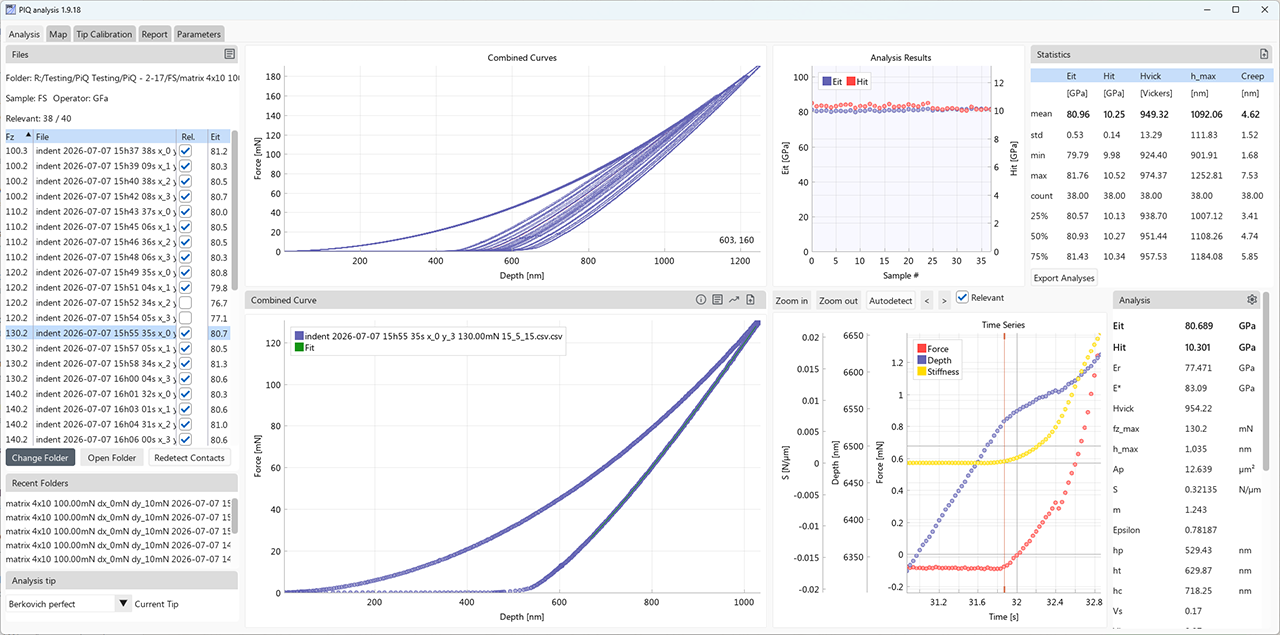

Facilidad de uso
Con solo pulsar un botón, el SMT-2000 realiza ensayos de indentación totalmente automatizados sin que se necesite experiencia previa. Además, los usuarios se benefician de trabajar con el avanzado SMT-2000 PiQ, la opción ideal para la implementación moderna de nanoindentadores y sistemas de ensayo de nanoindentación. Por otra parte, los archivos de ayuda integrados y un flujo de trabajo intuitivo permiten a los nuevos usuarios ser productivos en cuestión de minutos.
Además, la calibración automática de la punta, la configuración del método y la generación de informes garantizan resultados precisos y repetibles en cada ensayo que se realice con esta completa plataforma de nanoindentador y sistema de ensayos de nanoindentación.
Por eso, estas características hacen que el SMT-2000 sea una solución ideal tanto para el control de calidad como para aplicaciones de investigación avanzada.
Tecnología del cabezal del nanoindentador PiQ
El cabezal de nanoindentación PiQ representa una nueva generación de tecnología de nanoindentación diseñada para la caracterización mecánica ultraprecisa a escala nanométrica. Basado en una arquitectura patentada, el sistema combina un accionamiento avanzado, sensores metrológicos de alta precisión y un innovador sistema de referencia para ofrecer una precisión, estabilidad y repetibilidad excepcionales. Por eso, los laboratorios modernos que buscan un nanoindentador y un sistema de ensayo de nanoindentación de última generación sacan mucho partido a la solución SMT-2000 PiQ.
Diseñado para la investigación de materiales exigentes , el análisis de películas finas y la caracterización avanzada de recubrimientos, el cabezal del nanoindentador PiQ garantiza una determinación fiable de la dureza instrumentada (HIT) y del módulo de indentación (EIT), incluso en volúmenes de material extremadamente pequeños.
Actuación piezoeléctrica ultrarrápida
Un actuador piezoeléctrico de alto rendimiento controla el proceso de nanoindentación con una precisión de posicionamiento a escala nanométrica y un tiempo de respuesta ultrarrápido. Este avanzado sistema de accionamiento permite un control preciso de la carga y la realización de ensayos dinámicos de indentación, lo que garantiza mediciones muy repetibles en una amplia gama de materiales. Cabe destacar que el SMT-2000 PiQ destaca tanto como nanoindentador como sistema de ensayo de nanoindentación de referencia para los investigadores.
Medición de Fuerza y Profundidad Verdaderas
El cabezal del nanoindentador PiQ integra sensores independientes de fuerza real y profundidad real, lo que permite un control metrológico continuo durante todo el ciclo de indentación. Esta arquitectura de doble sensor garantiza mediciones de carga y desplazamiento de alta precisión, lo que proporciona datos fiables sobre las propiedades mecánicas incluso en el caso de películas finas, recubrimientos y estructuras a microescala.
En resumen, los laboratorios de todo el mundo eligen el SMT-2000 PiQ para obtener resultados excelentes, ya que combina un nanoindentador de última generación y un robusto sistema de ensayo de nanoindentación en una sola plataforma.
| Carga máxima de indentación | 500 mN |
|---|---|
| Resolución de carga | 0,015 μN |
| Suelo de ruido de carga [rms] | 1 μN |
| Profundidad máxima de indentación | 200 μm |
| Resolución de profundidad | 0,005 nm |
| Suelo de ruido de profundidad [rms] | 0,1 nm |
| Velocidad de adquisición de datos | 1 MHz |
| Etapa XYZ | 50 x 180 x 15 mm |
| Frecuencia de resonancia | 260 Hz |
| Talla | 40 x 40 x 40 cm |
| Peso | 30 kg |
