Kratzprüfgerät
NanoTest Vantage Prüfgerät für Nanoindentation, Kratzversuche und Tribologie bei hohen Temperaturen.
Der NanoTest Vantage ist eine nanomechanische Prüfplattform mit mehreren Verfahren, die Nanoindentation, Nano-Kratz- und Reibungsprüfung, Nano-Schlag- und Ermüdungsprüfung sowie Reibverschleißprüfung sowohl im Nano- als auch im Mikrobereich kombiniert. Der Belastungsbereich reicht von 0,01 mN bis 30 N ohne Neukonfiguration, wobei Prüfungen bei Temperaturen von −20 °C bis 850 °C, in Flüssigkeiten sowie unter kontrollierter Luftfeuchtigkeit durchgeführt werden können. Entspricht den Normen ISO 14577 und ASTM E2546.
HAUPTMERKMALE
Integrierte Multitechnik-Fähigkeit
Der NanoTest Vantage vereint eine umfassende Palette nanomechanischer und tribologischer Verfahren in einer einzigen, modularen Plattform. Da er mehrere Kraftbereiche und Umgebungen abdeckt, ermöglicht er eine einheitliche, verfahrensübergreifende Analyse, reduziert die experimentelle Variabilität und bietet eine einheitliche Lösung für komplexe Arbeitsabläufe bei der Materialcharakterisierung.
Außergewöhnliche Konfigurierbarkeit und modularer Aufbau
Dank einer äußerst anpassungsfähigen Architektur können Anwender das Gerät an spezifische Forschungsanforderungen anpassen und dabei Module wie Nanoindentation, Nanoscratch, Nano-Impact sowie die SPM/AFM-Integration einbinden. Diese Flexibilität gewährleistet die Einsetzbarkeit in vielfältigen Materialsystemen und bei sich weiterentwickelnden experimentellen Anforderungen, ohne dass dabei die Leistungsfähigkeit beeinträchtigt wird.
Großer dynamischer Kraftbereich ohne Neukonfiguration
Durch die gleichzeitige Integration von Köpfen für niedrige und hohe Belastungen wird ein kontinuierlicher Belastungsbereich von 0,01 mN bis 30 N abgedeckt. Dadurch entfällt der Austausch von Hardware oder eine Neukalibrierung, was einen nahtlosen Übergang zwischen Messungen im Nano- und Mikrobereich ermöglicht, während die Genauigkeit der Tiefenerfassung und die Effizienz der Versuche gewahrt bleiben.
Fortschrittliche Umwelt- und Temperaturregelung
Das System ermöglicht eine präzise Regelung von Temperatur, Luftfeuchtigkeit und Umgebungsbedingungen, einschließlich Hochtemperaturtests (wahlweise bis zu 500 oder bis zu 850 °C) und Betrieb bei Temperaturen unterhalb der Umgebungstemperatur. Die horizontale Beladungsgeometrie und das aktive Wärmemanagement minimieren Abweichungen und gewährleisten zuverlässige Messungen unter Bedingungen, die den realen Einsatzumgebungen entsprechen.
Tribologische und Schlagprüfungsfunktionen des NanoTest Vantage
Kratz- und Schlagmodule, die einen breiten Belastungsbereich, hohe seitliche Steifigkeit und außergewöhnliche Reibungsempfindlichkeit vereinen, um eine fortschrittliche tribologische Charakterisierung in Verbindung mit einzigartigen Schlag- und Ermüdungsprüfverfahren bei hohen Dehnungsraten
(≈ 1000 s⁻¹) zu ermöglichen. Kratz- und Verschleißprüfungen im Nano- und Mikrobereich, hin- und hergehender Nanoverschleiß, Reibverschleiß, zyklische Schlagprüfungen, Erosion – und vieles mehr!
Mehr dazu
Nanotest Vantage ist eine zuverlässige und fortschrittliche Lösung für die Materialprüfung.

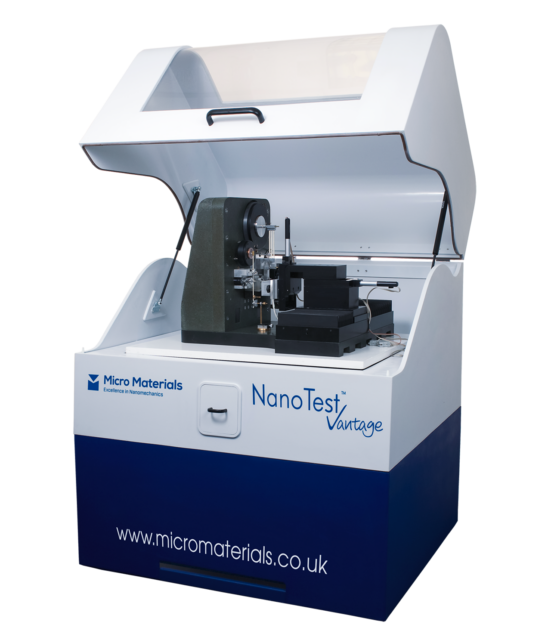

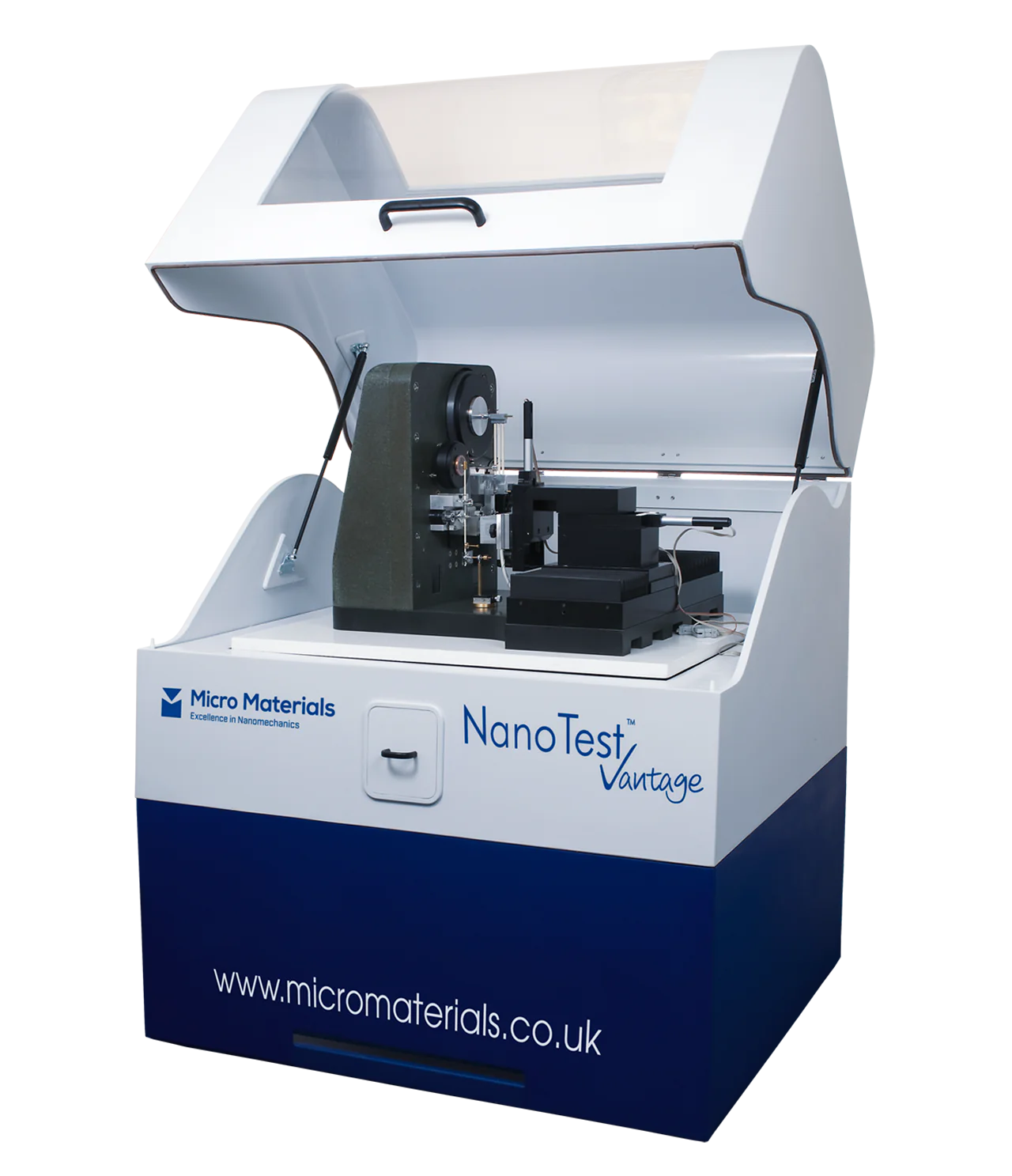

NanoTest™ Vantage™
Das NanoTest™ Vantage™-System bietet eine umfassende Palette an nano- und mikromechanischen sowie tribologischen Prüfungen auf einer flexiblen, benutzerfreundlichen Plattform. Darüber hinaus deckt eine einzige Prüfplattform ein breites Spektrum an mechanischen Eigenschaften ab, sodass Forscher sich ein umfassendes Bild vom Verhalten der Werkstoffe machen können.
Der NanoTest™ Vantage™ unterstützt die folgenden Prüfverfahren, die jeweils über mehrere Kraftbereiche hinweg durchgeführt werden können (<, 10 µN bis 30 N):
- Einrückung
- Stoßbelastung und Ermüdung
- Kratzer und Reibung
- Reibverschleiß und Hin- und Her-Verschleiß
Das Gerät zeichnet sich zudem durch einen modularen Aufbau aus, wodurch sich weitere Funktionen problemlos hinzufügen lassen. Ein integriertes optisches Mehrzweckmikroskop ermöglicht darüber hinaus eine präzise Auswahl der Prüfstellen. Zudem können Anwender die Bildgebungsfunktionen entweder mit SPM-/Nanopositioner- oder AFM-Modulen erweitern.
Eine äußerst intuitive Softwareoberfläche verkürzt somit die Einarbeitungszeiten und erleichtert die Durchführung selbst komplexer Messungen.
Der NanoTest Vantage unterstützt darüber hinaus eine Vielzahl von Optionen zur Umgebungssteuerung, wodurch die Untersuchung verschiedener Umgebungsabhängigkeiten – wie beispielsweise der Einfluss steigender Temperaturen auf die Härte – ermöglicht wird. Zudem lässt sich die Oxidation der Proben mithilfe der Gasspülkammer verringern. Zu den verfügbaren Konfigurationen gehören:
- Hohe Temperaturen von entweder 500 °C oder 850 °C
- Sauerstoffreduzierte / gespülte Bedingungen
- Tiefsttemperatur bis −20 °C
- In Flüssigkeiten eingetauchte Probe und Sonde
- Regulierte Luftfeuchtigkeit
| Anwendung laden | elektromagnetisch |
|---|---|
| Maximale Belastung mit Standardkopf | 500 mN |
| Auflösung laden | 3 nN |
| Auflösung der Wegmessung | 0,002 nm |
| Genauigkeit der Neupositionierung | < 0,4 µm |
| Prüffläche | 50 mm × 100 mm (Heiztisch) |
| Einhaltung von Normen | Vollständig konform mit ISO 14577 und ASTM 2546 |
