膜厚プローブ

簡単な統合、非接触、非破壊、ワンクリックの膜厚測定。

Home > 膜厚プローブ

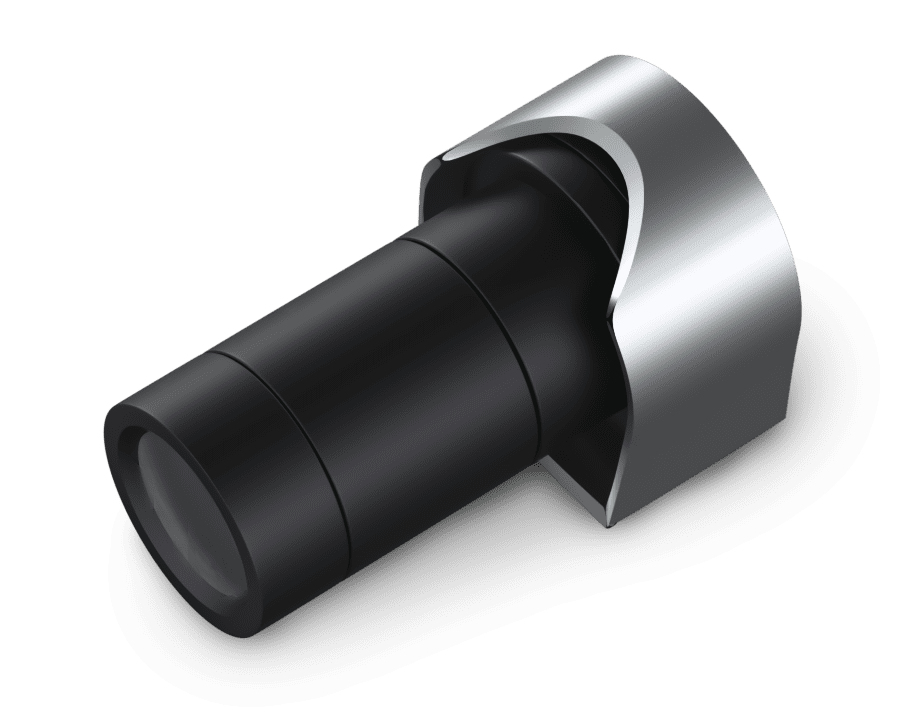

RProbe-2000 概要

モジュールの機能

精度：<0.01 nmまたは0.01％
正確性：<0.2％または1 nm
安定性：<0.02 nmまたは0.03％
スポットサイズ：対物レンズによって異なる（4umから200um。2mm）
サンプルサイズ：筐体に依存

なぜ薄膜測定システムを使用するのか。RProbe-2000は、ワンクリックで、厚さ、屈折率（n）、消散係数（k）、および粗さをリアルタイム測定および分析を可能にします。このシステムは専門的な知識を必要とせず、だれにでも使いやすい仕様となっており、十分な分析パッケージのスケーリング補正、マルチサンプル測定、および動的測定、500以上豊富な資料ライブラリと分析履歴（測定結果と統計の呼び出し/表示）が含まれています。

ご質問はございますか

+81-50-5896-9916

メール

シームレスな画像統合

さまざまなソリューションを提供するRProbe-2000膜厚プローブ

多機能トライボメーター　摩擦摩耗試験機　, MFT-5000

Rtec-Instruments Surface Material Tester SMT-5000

インデンテーション＆スクラッチ試験機, SMT-5000

RtecInstrumentsのユニバーサル3Dプロファイラー（表面形状測定機）

3D Optical Profilometer, UP-5000

3D Universal Profilometer, UP-3000

標準構成

この表はRProbe-2000の基本仕様です。

RProbe-2000-XX モデル	波長範囲	分光計/検出器/光源	膜厚範囲*
Vsbl-a	400-1100 nm	Spectrometer F4/Si 3600 pixels/ Tungsten – Halogen light source	10 nm to 75 µm
UvVisbl	200-1000 nm	Spectrometer F4/ Si CCD 2048 pixels/ Deuterium & Tungsten-Halogen light source	1 nm to 75 µm (option: up to 150µm)
Vsbl	700-1100 nm	HR Spectrometer F4/Si 2048 pixels/ Tungsten – Halogen light source	1 µm to 400 µm
Nifr	900-1700 nm	NIR F4/512 InGaAs PDA/Tungsten-Halogen light source	50 nm – 100 µm
Vsbl-Nifr	400-1700 nm	Spectrometer F4 Si CCD 3600 pixels(Vis channel);NIR F4/512 InGaAs PDA (NIR channel) Tungsten-Halogen light source	10 nm – 100 µm
UvVsblNifr	200-1700 nm	Spectrometer F4 Si CCD 2048 pixels (UVVis channel); NIR F4/512 InGaAs PDA( NIR channel) Deuterium & Tungsten-Halogen light source	1 nm – 100 µm
Visbl-HF	400-1100 nm	F4/Si 2048 pixels, Tungsten Halogen light source. High frequency measurement version of MProbe Vis system (LAN interface, 10µs integration time)	10 nm – 70 µm
NifrHr	1500-1550 nm	NIR F4/512 InGaAs PDA/Tungsten-Halogen light source or SLD (super-luminescent diode)	10 nm – 1800 µm (quartz) 4 µm – 500 µm (Si)
